产品详情
FBG 光纤光栅
购买数量 :
加入购物车  购买
产品详情

光纤光栅应用原理

光纤光栅是利用掺杂光纤的光致折射率变化特性,用特殊工艺使得光纤纤芯的



折射率发生永久性周期变化而形成的一种反射型光纤无源器件。当宽带光波通过光



纤光栅时,对满足 Bragg条件的入射光产生强烈的反射,并沿原传输光纤返回,而



其它波长的光波可以无损耗的通过。透射过去的其它波长光波可以继续传输给其它



具有不同中心波长的光纤光栅阵列,其中相应中心波长的窄带光系列将被逐一反射,



全部沿原传输光纤返回,由此可实现多个光纤光栅传感器的波分复用,实现准分布



式测量。其测量原理如图 1所示。

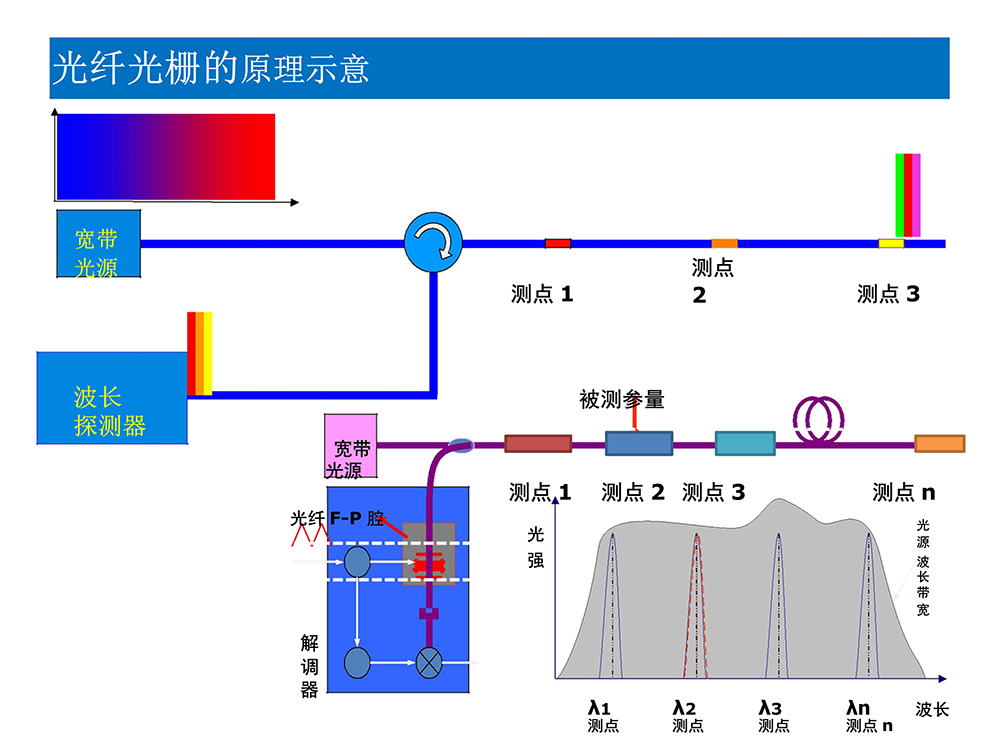

  图 1光纤光栅测量原理示意图







被反射回来光波的中心发射波长值随光纤光栅所受环境温度和应力的变化而变



化,并具有良好的线性关系,实现了温度信息的光波长绝对编码,而对光波信号的



光强度变化不敏感,因此,采用光纤光栅作为温度敏感元件可以获得较高的测量精



度,并具有良好的可靠性和稳定性。基于此,基于光纤光栅传感技术的温度实时监



测系统在温度和应变测量领域中倍受青睐。

FBG 光纤光栅

产品描述:
光纤光栅是一种新型的光无源器件,它通过在光纤轴上建立周期性的折射率分布来改变或控制光在该区域的传播行为和方式。其中,具有纳米级折射率分布周期的光纤光栅称为光纤布拉格光栅(即 FBG)。
特点:
灵敏度高、动态范围大、不受电磁干扰、稳定性好、体积小、使用灵活、易于同光纤集成、可靠性高、成本低、可埋入智能结构等
应用:
土木工程、水坝、飞行器、电力、矿山、油田、舰艇及海上平台等
参数:

参数

单位

数值

备注

中心波长

nm

1510~1590

-

波长偏差

nm

+/-0.5

-





反射率

%

1~99

-

边模抑制比

dB

≥8(未切趾)≥15(切趾)

-





3dB 带宽

nm

0.1~1

-

涂覆


Acrylate

-





栅区长度

mm

1~20

-

抗拉力

kpsi

≥100

-





光纤类型

SMF-28

SMF-28e Or Polyimide Fiber

-

尾纤长度


定制

-


   以上参数均可定制
