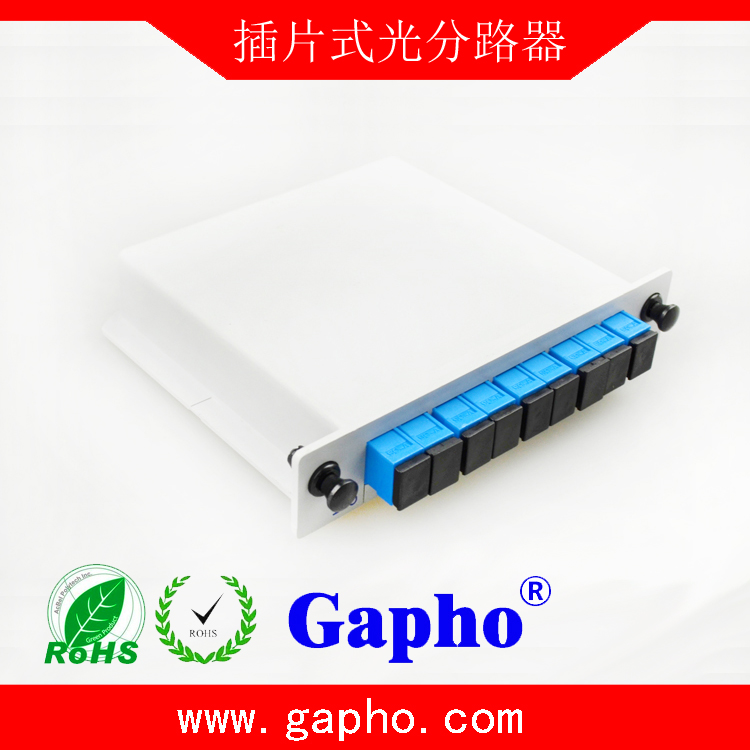

电信级插片式光纤分路器
分享到:
电信级插片式光纤分路器
价格:
0.00
0.0
评论:0
购买数量:
产品详情
产品评论(0)

产品概述:
   平面波导型光分路器(PLC Splitter)是一种基于石英基板集成波导光功率分配器件,具有体积小,工作波长范围宽,可靠性高,分光均匀性好等特点,特别使用语无源光网络(EPON,BPON,GPON等)中连接局端和终端设备并实现光信号的分路。本公司提供1×N和2×N全系列产品,并为客户订制适合各种场合的光分路器。所有产品均符合Telcordia GR-1209-CORE,Telcordia GR-1221-CORE,YD/T1117-2001等标准,并通过泰尔(TLC)产品认证。

适用范围:

光纤到户(FTTH)、本地环路无源光网络(PON)、光纤CATV、光纤通信系统、光纤测试设备、光纤传感器局域网(LAN

技术特性:

1.分路器性能表:

产品类型

标准型

宽带型

双窗口

工作波长

13101550nm

13101550nm

13101550nm

带宽

±20nm

±40nm

±40nm

附件损耗

≤0.10dB

≤0.15dB

≤0.15dB

均匀性

≤0.6dB

≤0.6dB

≤0.6dB

偏振平坦度

≤0.1dB

≤0.1dB

≤0.1dB

方向性

55dB

55dB

55dB

2.分路器同附加损耗值的分配图

N

附加损耗值

N

附加损耗值

N

附加损耗值

N

附加损耗值

N

附加损耗值

3

<0.3(db)

4

<0.4(db)

5

<0.45(db)

6

<0.5(db)

7

<0.55(db)

8

<0.6(db)

9

<0.7(db)

10

<0.8(db)

11

<0.9(db)

12

<1.0(db)

16

<1.2(db)









3.环境测试

可靠性试验条件

高温试验

85±22000小时

湿热试验

75±290±5RH2000小时

低温试验

-40±5,2000小时

浸水试验

43±2PH5.5±0.5168小时

温度Ñ­环试验

-40±275±2500个周期

振动试验

10Hz2000Hz,振动幅度1.52mm3个方向,4小时/方向

冲击试验

1.8m高,3个方向,8/方向


——————————————————————————————————
